Como funciona um disjuntor de vácuo?

Odisjuntor de vácuoé um painel de comutação indispensável no sistema de energia. É composto principalmente por três partes: quadro, câmara de extinção do arco (isto é, bolha de vácuo) e mecanismo de operação. Entre eles, o circuito condutor é a parte do núcleo do disjuntor, que é cuidadosamente composto das hastes condutoras de entrada e saída, suportes isolantes, grampos condutores, conexões suaves e câmaras de extinção de arco a vácuo.

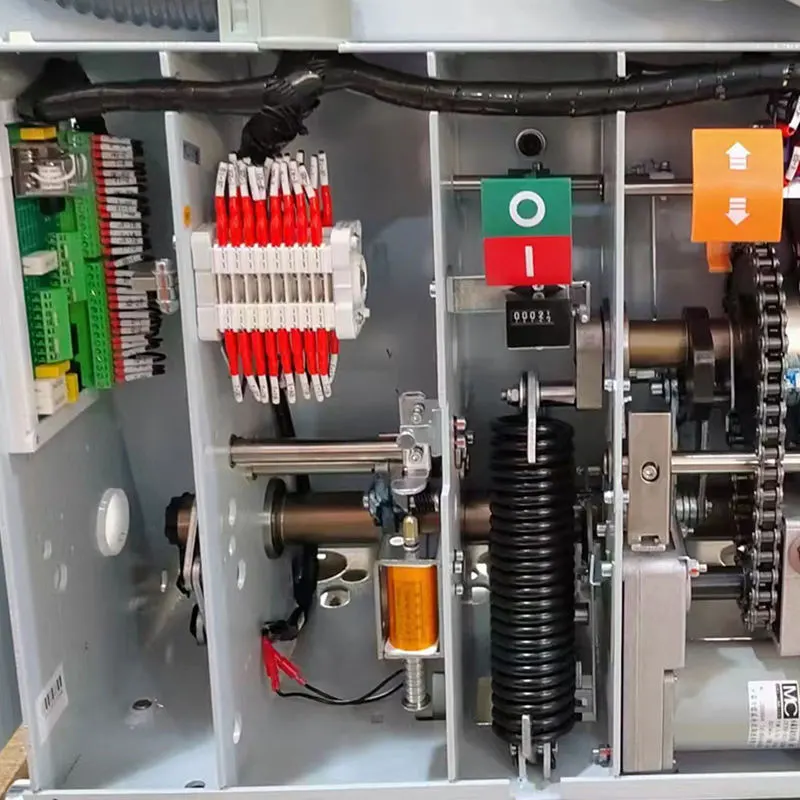

O mecanismo operacional é responsável por executar as operações de fechamento e abertura do disjuntor, incluindo molas de fechamento, sistemas de armazenamento de energia, liberações de sobrecorrente, bobinas de abertura e fechamento e outros componentes. Ao trabalhar, o mecanismo atinge o controle preciso da corrente através de armazenamento de energia elétrica, abertura e fechamento elétrico e funções manuais.

Quando a corrente atinge o valor predeterminado, odisjuntor de vácuousará as características atuais de cruzamento zero em um ambiente de alto vácuo para extinguir o arco através da rápida difusão do plasma, cortando efetivamente a corrente. No meio, envolve várias etapas, como armazenamento e fechamento de energia. Através de uma série de ações mecânicas precisas, a estabilidade e a confiabilidade do disjuntor são garantidas.

A operação de abertura é que, quando o disjuntor está no estado fechado, o sinal de abertura é recebido e o eletroímã de abertura começará a trabalhar, fazendo com que o núcleo de ferro seja atraído. Essa ação fará com que a haste superior na liberação de abertura se mova para cima, o que, por sua vez, faz com que o eixo da viagem gire. Uma série de reações de corrente acionará a haste superior para cima e empurrará a placa dobrada, fazendo com que ela acione o meio eixo a começar a girar no sentido anti -horário. Como o meio eixo e o braço do balancim são desbloqueados, a mola de abertura imediatamente entrará em vigor, empurrando odisjuntorPara concluir a ação de abertura.
