Como uma chave interruptora de carga é aplicada em redes de distribuição de energia de média tensão?

A Interruptor interruptor de carga(LIS) é um dispositivo de comutação crítico usado em sistemas de distribuição de energia de média tensão para estabelecer ou interromper com segurança correntes de carga em condições normais de operação. É comumente instalado em subestações, unidades principais de anel, sistemas de energia industriais e redes de distribuição de serviços públicos onde são necessários isolamento controlado e continuidade operacional. Ao contrário dos seccionadores simples, uma chave interruptora de carga é projetada especificamente para interromper a corrente sem causar danos ao sistema ou criar riscos de arco inaceitáveis.

O objetivo central deste artigo é explicar como um interruptor interruptor de carga opera em ambientes reais de distribuição de energia, como seus parâmetros estruturais e elétricos influenciam o desempenho e como ele se alinha com os requisitos da rede em evolução. Ao examinar características de design, cenários de aplicação e considerações operacionais, este conteúdo fornece aos tomadores de decisão, engenheiros e especialistas em compras uma referência técnica clara, alinhada com o comportamento de pesquisa comum e hábitos de leitura profissional.

As chaves interruptoras de carga são normalmente usadas para controle de alimentadores, seccionamento, isolamento de transformadores e gerenciamento de rede de loop. Eles geralmente são combinados com fusíveis ou relés de proteção para fornecer proteção coordenada contra falhas e, ao mesmo tempo, manter a confiabilidade do sistema. O seu papel torna-se cada vez mais importante à medida que os sistemas energéticos se expandem, descentralizam e integram recursos energéticos renováveis ​​e distribuídos.

Estrutura Técnica e Parâmetros Chave

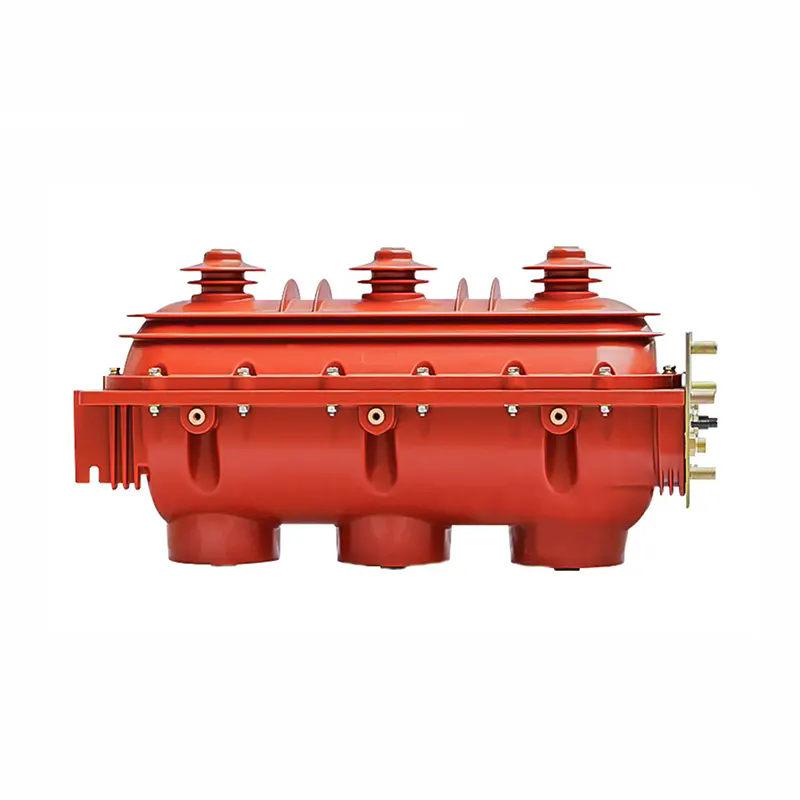

Do ponto de vista técnico, uma Chave Interruptora de Carga integra componentes de comutação mecânica com tecnologia de extinção de arco, sistemas de isolamento e mecanismos de operação manuais ou motorizados. O projeto permite que a chave interrompa a corrente de carga nominal, mantendo a integridade dielétrica antes e depois da operação.

Abaixo está uma visão geral consolidada dos parâmetros técnicos típicos para uma chave interruptora de carga de média tensão. Os valores reais podem variar dependendo dos requisitos do sistema e dos padrões regionais, mas os parâmetros listados refletem configurações comuns do setor.

Esses parâmetros afetam diretamente o desempenho da chave interruptora de carga durante operações de comutação de rotina, isolamento de manutenção e reconfiguração da rede. Por exemplo, a corrente nominal e a capacidade de resistência de curto prazo determinam a adequação para alimentadores fortemente carregados, enquanto o meio de isolamento influencia os intervalos de manutenção e a compatibilidade ambiental.

Estruturalmente, a maioria das chaves interruptoras de carga são projetadas com isolamento visível, garantindo uma abertura clara para segurança de manutenção. Esta característica é particularmente valorizada em ambientes industriais e de utilidades onde a verificação operacional é obrigatória. Além disso, os sistemas de intertravamento são comumente integrados para evitar operação incorreta, como fechar a chave quando o aterramento estiver ativado.

Integração de sistemas e considerações operacionais

Quando aplicado dentro de um sistema de distribuição de energia, o Interruptor de Carga serve tanto como um dispositivo operacional quanto de segurança. Sua função principal não é a interrupção de falhas em altos níveis de curto-circuito, mas sim a comutação controlada sob carga e o isolamento seguro durante a manutenção ou reconfiguração do sistema.

Nas unidades principais em anel e nas subestações secundárias, as chaves interruptoras de carga permitem uma topologia de rede flexível. Seções da rede podem ser isoladas sem interromper o fornecimento a montante ou a jusante, apoiando uma maior continuidade do serviço. Em instalações industriais, permitem o desligamento controlado de linhas de processo ou transformadores específicos, mantendo o restante do sistema energizado.

A coordenação com dispositivos de proteção é uma consideração operacional fundamental. Em muitos projetos, uma chave interruptora de carga é combinada com fusíveis limitadores de corrente. Durante condições de falha, o fusível elimina a falha, enquanto a chave fornece isolamento visível e desconexão segura. Essa coordenação reduz o estresse do equipamento e simplifica a manutenção pós-falta.

Fatores ambientais e de instalação também influenciam o desempenho. As chaves interruptoras de carga externas devem suportar variações de temperatura, umidade, poluição e exposição a raios UV. As variantes internas, especialmente em quadros de distribuição em invólucro metálico, enfatizam a compactação e a segurança do operador. A escolha entre projetos isolados a gás, a vácuo ou a ar geralmente reflete tendências regulatórias, análise de custos do ciclo de vida e estratégia de manutenção, em vez de uma única vantagem técnica.

Perguntas comuns sobre chaves interruptoras de carga

P: Como uma chave interruptora de carga difere de um disjuntor em aplicações práticas?
R: Uma chave interruptora de carga é projetada para interromper a corrente de carga nominal e fornecer isolamento, enquanto um disjuntor é capaz de interromper repetidamente altas correntes de falha. Na prática, as chaves interruptoras de carga são usadas para comutação operacional e seccionamento, enquanto os disjuntores cuidam da proteção do sistema. Esta distinção permite um projeto de sistema econômico sem comprometer a segurança ou a confiabilidade.

P: Como é garantida a segurança operacional durante a comutação e manutenção?
R: A segurança operacional é alcançada através de lacunas de isolamento visíveis, intertravamentos mecânicos e elétricos, interruptores de aterramento e conformidade com padrões internacionais. Esses recursos garantem que a chave não possa ser operada em condições inseguras e que o pessoal de manutenção possa confirmar visualmente o isolamento antes do início do trabalho.

Direção da indústria, expansão de aplicações e referência de marca

À medida que as redes de distribuição de energia continuam a evoluir, a função do interruptor interruptor de carga está se expandindo paralelamente. A urbanização, a automação da rede e a integração de energia distribuída estão impulsionando a demanda por equipamentos que suportem operação flexível, instalação compacta e alta confiabilidade. As concessionárias e os usuários industriais esperam cada vez mais que os dispositivos de comutação se integrem perfeitamente aos sistemas de monitoramento, plataformas de operação remota e painéis modulares padronizados.

Os fabricantes estão respondendo refinando a resistência mecânica, otimizando os sistemas de isolamento e alinhando os projetos com expectativas ambientais e de segurança mais rigorosas. Embora o princípio operacional fundamental do interruptor interruptor de carga permaneça consistente, seu escopo de aplicação continua a se ampliar em subestações de energia renovável, data centers, infraestrutura de transporte e projetos de redes inteligentes.

Nesse contexto,UMfornece soluções de interruptores de carga projetadas para atender aos padrões internacionais e diversos requisitos de aplicação. Através de engenharia estruturada, processos de fabricação controlados e configurações focadas em aplicações, a DAYA oferece suporte aos clientes que buscam desempenho estável e consistência operacional de longo prazo em sistemas de distribuição de média tensão.

Para consulta de projetos, esclarecimentos técnicos ou suporte na seleção de produtos relacionados às aplicações de Chaves Interruptoras de Carga, as partes interessadas são incentivadas aContate-nosdiretamente. Uma equipe técnica dedicada está disponível para discutir requisitos de sistema, opções de configuração e considerações de implementação alinhadas com padrões locais e expectativas operacionais.
