Como funciona um disjuntor a vácuo em sistemas modernos de distribuição de energia?

Resumo do artigo

A Disjuntor a Vácuo (VCB)é um dos dispositivos de comutação mais confiáveis ​​usados ​​em sistemas de distribuição de energia de média tensão. Protege equipamentos elétricos contra sobrecargas e curtos-circuitos, interrompendo rapidamente o fluxo de corrente em um ambiente de vácuo. Este artigo explica como funciona um disjuntor a vácuo, sua estrutura, princípios de funcionamento, principais vantagens, parâmetros técnicos e cenários comuns de aplicação. Ele também aborda preocupações típicas que os compradores têm ao selecionar um VCB para instalações industriais ou de serviços públicos.

Índice

• Introdução aos disjuntores a vácuo
• Como funciona um disjuntor a vácuo
• Principais componentes de um disjuntor a vácuo
• Principais parâmetros técnicos
• Vantagens dos disjuntores a vácuo
• Aplicativos comuns
• Como escolher o disjuntor a vácuo certo
• Perguntas frequentes
• Conclusão

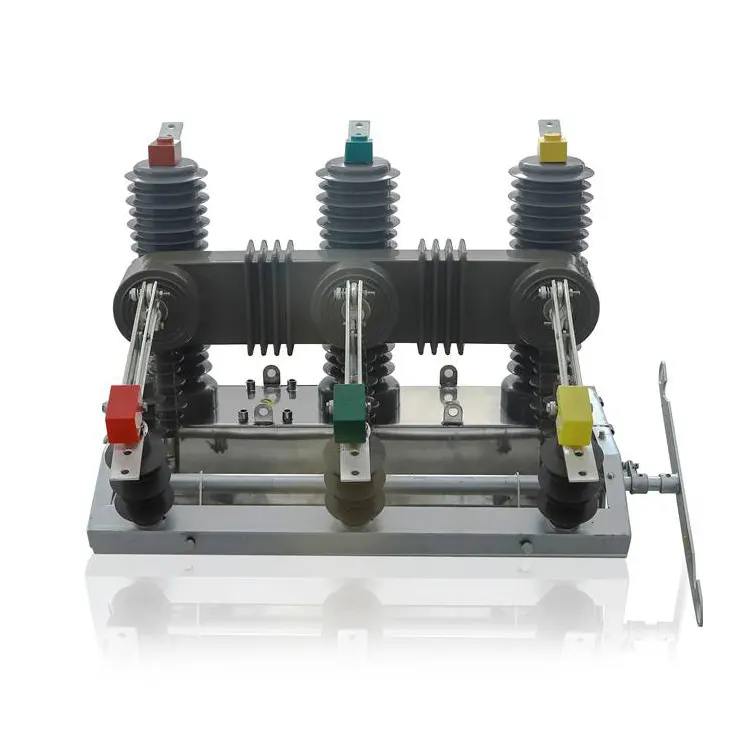

Introdução aos disjuntores a vácuo

Os sistemas de energia elétrica requerem equipamentos de proteção confiáveis ​​para manter a segurança e a estabilidade. Quando ocorrem condições anormais, como curtos-circuitos ou sobrecargas, os dispositivos de proteção devem interromper a corrente imediatamente para evitar danos ao equipamento e riscos de incêndio. Entre várias tecnologias de comutação, aDisjuntor a Vácuo (VCB)tornou-se uma solução preferida para redes de média tensão variando de 3,6kV a 40,5kV.

Um disjuntor a vácuo interrompe a corrente elétrica usando vácuo como meio de extinção de arco. Em comparação com os tradicionais disjuntores a óleo ou a ar, a tecnologia a vácuo oferece maior confiabilidade, maior vida útil e requisitos mínimos de manutenção. Essas vantagens tornam os VCBs amplamente utilizados em usinas de energia, instalações industriais, subestações e sistemas elétricos comerciais.

Fabricantes comoDIAdesenvolveram soluções avançadas de disjuntores a vácuo que suportam operação estável em ambientes elétricos exigentes. Esses produtos são projetados para oferecer desempenho de comutação rápido, alta resistência de isolamento e extinção de arco consistente.

Como funciona um disjuntor a vácuo

O princípio de funcionamento de um disjuntor a vácuo baseia-se na interrupção de um arco elétrico dentro de uma câmara de vácuo selada. A ausência de moléculas de gás permite que o arco se extinga rapidamente quando a corrente passa por zero.

O processo de trabalho pode ser explicado através de várias etapas principais:

• Operação normal– Durante a operação padrão, os contatos do disjuntor permanecem fechados, permitindo que a corrente flua através do circuito.
• Detecção de falhas– Quando ocorre uma falha como sobrecarga ou curto-circuito, o sistema de proteção envia um sinal ao mecanismo do disjuntor.
• Separação de contato– O mecanismo de operação separa rapidamente o contato móvel do contato fixo dentro do interruptor a vácuo.
• Geração de Arco– À medida que os contatos se separam, forma-se um arco elétrico devido ao alto fluxo de corrente.
• Extinção do Arco– Na câmara de vácuo, o vapor metálico dos contatos forma um arco de plasma que se extingue rapidamente no próximo ponto zero da corrente.
• Interrupção Atual– Uma vez extinto o arco, o vácuo proporciona alta rigidez dielétrica, evitando que o arco se acenda novamente.

Como o ambiente de vácuo tem pressão extremamente baixa, a duração do arco é muito curta. Isso permite que os disjuntores a vácuo interrompam a corrente com mais eficiência e segurança do que muitos tipos de disjuntores tradicionais.

Principais componentes de um disjuntor a vácuo

Um disjuntor a vácuo típico consiste em vários componentes essenciais que trabalham juntos para garantir uma proteção confiável do circuito.

• Interruptor a vácuo– O principal componente responsável pela extinção do arco.
• Contato Fixo– Contato elétrico estacionário dentro do interruptor.
• Movendo contato– Conectado ao mecanismo de operação e se move durante a comutação.
• Mecanismo Operacional– Sistema mecânico ou acionado por mola que abre e fecha os contatos.
• Carcaça Isolante– Fornece isolamento e proteção estrutural.
• Circuito de Controle– Envia sinais para operação automática ou manual.

Esses componentes são cuidadosamente projetados para garantir durabilidade e operação precisa, mesmo sob repetidos ciclos de comutação.

Principais parâmetros técnicos

Ao selecionar um disjuntor a vácuo, engenheiros e gerentes de compras normalmente avaliam diversas especificações técnicas.

Fabricantes avançados comoDIAprojetam seus disjuntores a vácuo para atender aos padrões internacionais e oferecer desempenho consistente em ambientes de energia exigentes.

Vantagens dos disjuntores a vácuo

Os disjuntores a vácuo substituíram gradualmente muitas tecnologias de disjuntores tradicionais devido às suas inúmeras vantagens.

• Alta confiabilidade– A tecnologia de vácuo garante extinção de arco estável e desempenho de comutação consistente.
• Longa vida útil– O interruptor a vácuo apresenta desgaste mínimo em comparação com disjuntores à base de óleo.
• Baixa manutenção– Não é necessária nenhuma substituição de óleo ou reabastecimento de gás.
• Design Compacto– O tamanho menor permite fácil integração em painéis de manobra.
• Segurança Ambiental– Os interruptores a vácuo eliminam os riscos associados a vazamentos de óleo ou emissões de gases.
• Velocidade de comutação rápida– A rápida extinção do arco melhora a proteção do sistema.

Estas vantagens tornam a tecnologia VCB uma solução ideal para redes modernas de distribuição de energia.

Aplicativos comuns

Os disjuntores a vácuo são amplamente utilizados em diferentes indústrias e sistemas elétricos.

• Redes de distribuição de energia de média tensão
• Plantas industriais
• Instalações de geração de energia
• Subestações e estações de transformação
• Mineração e indústria pesada
• Edifícios comerciais e infraestrutura

Nestes ambientes, uma proteção confiável do circuito é fundamental para manter o fornecimento de energia estável e evitar tempos de inatividade dispendiosos.

Como escolher o disjuntor a vácuo certo

A seleção do disjuntor a vácuo correto envolve a avaliação de vários fatores relacionados aos requisitos do sistema e às condições operacionais.

• Classificação de tensão– Certifique-se de que o disjuntor corresponda ao nível de tensão do sistema.
• Capacidade de curto-circuito– Escolha um disjuntor capaz de lidar com a corrente de falta máxima esperada.
• Tipo de instalação– Ambientes de instalação internos ou externos podem exigir designs diferentes.
• Frequência operacional– Sistemas com manobras frequentes podem exigir disjuntores com maior resistência mecânica.
• Confiabilidade do Fabricante– A escolha de um fornecedor experiente garante a qualidade do produto e suporte técnico.

Fabricantes profissionais comoDIAfornecem uma variedade de modelos de disjuntores a vácuo projetados para atender a diversos requisitos industriais e de serviços públicos.

Perguntas frequentes

Q1: Qual faixa de tensão é adequada para disjuntores a vácuo?

Os disjuntores a vácuo são projetados principalmente para aplicações de média tensão, normalmente variando de 3,6kV a 40,5kV. Eles são comumente instalados em sistemas de distribuição, subestações e redes de energia industriais.

Q2: Por que o vácuo é usado como meio de extinção de arco?

O vácuo tem rigidez dielétrica extremamente alta e muito poucas moléculas de gás. Este ambiente permite que o arco se extinga rapidamente quando a corrente passa por zero, tornando o processo de interrupção eficiente e confiável.

Q3: Quanto tempo dura um disjuntor a vácuo?

Um disjuntor a vácuo bem projetado pode atingir uma vida mecânica de até 30.000 operações ou mais. A vida útil real depende da frequência de comutação, das condições de carga e das práticas de manutenção.

Q4: Os disjuntores a vácuo são ecologicamente corretos?

Sim. Os disjuntores a vácuo não utilizam óleo ou gás SF6 como meio de extinção de arco, o que reduz os riscos ambientais e simplifica a manutenção.

Conclusão

Os disjuntores a vácuo desempenham um papel crucial na proteção dos sistemas elétricos modernos. Sua rápida capacidade de extinção de arco, longa vida útil e requisitos mínimos de manutenção fazem deles uma solução eficiente para distribuição de energia de média tensão. À medida que as indústrias continuam a exigir infraestruturas de energia fiáveis ​​e seguras, a adoção da tecnologia de comutação a vácuo continua a crescer em todo o mundo.

Com ampla experiência em fabricação e recursos avançados de engenharia,DIAfornece soluções de disjuntores a vácuo de alta qualidade projetadas para desempenho estável e confiabilidade de longo prazo. Se você procura equipamentos confiáveis ​​de proteção de circuitos para aplicações industriais ou de serviços públicos, o fornecedor certo pode fazer uma diferença significativa.

Para detalhes de produtos, especificações técnicas ou soluções personalizadas,Contate-noshoje. A equipe profissional da DAYA está pronta para ajudá-lo a encontrar o disjuntor a vácuo mais adequado para o seu projeto de distribuição de energia.
