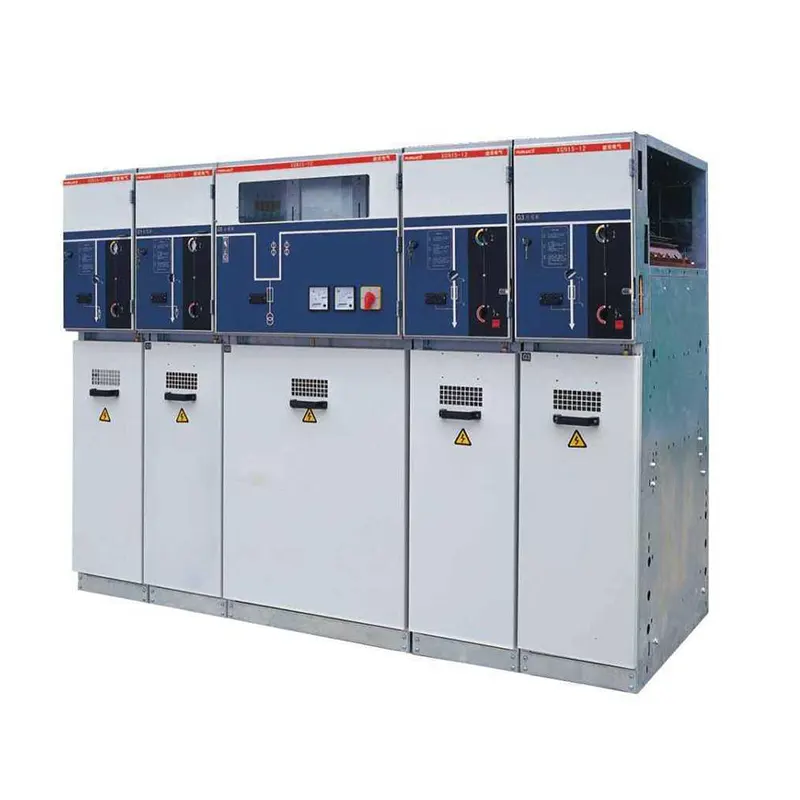

Unidade principal do anel fechado de metal

A unidade principal do anel é um equipamento elétrico fechado por metal. O termo "anel" refere -se ao fato de que cada gabinete de distribuição é capaz de transmitir energia da linha dentro de um anel. Pode ser fornecido a partir da extremidade elétrica esquerda ou direita. Se a extremidade elétrica esquerda falhar, a extremidade elétrica direita ainda funcionará corretamente, garantindo que o painel de chave opere corretamente. É uma maneira de não apenas manter o tempo de atividade do equipamento, mas também garantir a produtividade.

UmAs unidades principais do anel encerradas de metal são usadas em sistemas de energia de 40,5kv para conectar e desconectar as correntes de carga, controlar e proteger sistemas de energia e linhas de distribuição. Como uma fonte de alimentação de rede de anel e equipamentos de fonte de alimentação terminais, o painel é amplamente utilizado em subestações, empresas industriais e de mineração, arranha-céus, bairros residenciais, subestações pré-instaladas e outros lugares.

A chave principal do produto geralmente adota o comutador de carga e é principalmente o comutador de carga SF6. A proteção do transformador adota a combinação de combinações de LBS e fusíveis, que é mais econômica que o painel de interruptor do tipo disjuntor de vácuo, ocupa uma área menor e é mais fácil de instalar e expandir.

A unidade principal do anel fechado por metal tem as vantagens de instalação simples, vida útil longa de serviço, livre de manutenção para vida, operação segura e estável. Além da chave de carga SF6 padrão, ele também pode ser equipado com interruptor de desconexão, disjuntor de vácuo, interruptor de aterramento e assim por diante.

Estrutura estacionária

O painel de comutador consiste em compartimentos de barramento e um compartimento de disjuntor que é hermeticamente pressão selada com gás SF6.

● Gabinete de aço inoxidável soldado

● Design modular

● Duto para alívio de pressão

● painéis acoplados por conectores de barramento de plug in

● Conexão do cabo Plug in System de cones internos

Precauções do produto:

1. Temperatura do ar ambiente: -15 ℃ ~+40 ℃;

2. Umidade ambiente: é necessário garantir que a umidade relativa média diária não seja superior a 95%, enquanto a umidade relativa mensal média não é superior a 90%;

3. A altitude horizontal do local de instalação do gabinete deve ser menor ou igual a 3000 metros;

4. Sísmico: A intensidade sísmica não é superior a 8 graus;

5. Ar ambiente: não deve ser obviamente contaminado por gases corrosivos ou combustíveis, vapor de água, etc.; 6. Poluição óbvia;

6, a unidade principal do anel fechado por metal deve ser instalado no local sem sujeira grave e vibração violenta frequente, o projeto de gravidade de condições adversas deve atender aos requisitos do nível I.

7 、 Se você tiver alguma dúvida sobre as condições de instalação do produto, entre em contato conosco para fornecer soluções viáveis.
