Cabo do painel solar

Planejando a melhor configuração de painel solar para seu sistema fotovoltaico

O planejamento da configuração do painel solar ajudará você a garantir a saída de tensão/corrente correta para o seu sistema fotovoltaico. Nesta seção, explicamos o que são esses itens e sua importância.

Tensão máxima de entrada CC

Por questões de segurança, cumprimento dos regulamentos NEC e compatibilidade com as especificações técnicas de um inversor string, é essencial definir um limite máximo para a tensão CC. Embora os regulamentos NEC estabeleçam um limite de 600 V para sistemas fotovoltaicos residenciais, este limite pode diferir dependendo do inversor centralizado específico que está sendo usado.

Por outro lado, um inversor string possui um requisito específico de tensão mínima de entrada CC para começar a funcionar, o que é um fator crucial a ser considerado durante o planejamento e configuração de sistemas fotovoltaicos. Esta tensão mínima pode variar significativamente dependendo do modelo e marca do inversor escolhido.

Corrente máxima de entrada CC

As especificações técnicas do inversor impõem uma limitação na corrente máxima de entrada CC. Esta limitação é determinada com base na curva corrente-tensão (curva IV) de uma célula solar. Ao conectar painéis solares, é fundamental levar isso em consideração, garantindo que a saída CC do sistema não exceda o limite máximo de corrente de entrada do inversor.

Número de rastreadores MPPT

Os rastreadores MPPT desempenham um papel vital na maximização da produção de energia para sistemas fotovoltaicos, analisando a Curva IV. Inversores centralizados equipados com vários rastreadores MPPT são capazes de otimizar a geração de energia para cadeias de painéis solares que podem ter especificações diferentes, permitindo a conexão de painéis solares mais complexos ao inversor. Se o seu inversor possui duas ou mais entradas MPPT, é crucial utilizá-las de forma eficaz, especialmente em cenários que envolvem múltiplas orientações de painel ou problemas de sombreamento.

Conectando seu painel solar: guia passo a passo

Até este ponto, você aprendeu sobre os principais conceitos e aspectos de planejamento a serem considerados antes de conectar os painéis solares. Agora, nesta seção, fornecemos um guia passo a passo sobre como conectar painéis solares.

Conectando um conector fotovoltaico ao seu fio fotovoltaico

A maioria dos painéis solares estão equipados com conectores MC4 pré-instalados, facilitando a interligação entre os painéis. Para os pontos finais do sistema, você pode utilizar cabos de extensão MC4, disponíveis em vários comprimentos, para conectar o sistema fotovoltaico ao inversor.

No entanto, entender como instalar um conector fotovoltaico corretamente ainda é crucial. Pode haver casos ou seções em que você precisará fazer a conexão manualmente, normalmente quando um cabo de extensão MC4 do comprimento desejado não estiver disponível.

As etapas para adicionar conectores solares aos fios fotovoltaicos são as seguintes:

Retire o isolamento externo do fio para expor os condutores internos.

Posicione a placa de conexão no fio desencapado e use uma ferramenta de crimpagem para fixá-la com segurança.

Comece inserindo os componentes inferiores do conector, que normalmente incluem a tampa do terminal, o aliviador de tensão e a luva de compressão. Certifique-se de que estejam devidamente alinhados e assentados.

Em seguida, insira os componentes superiores, que compreendem a película de segurança, o alojamento do conector MC4 macho ou fêmea e o O-ring. Certifique-se de que essas peças também estejam corretamente alinhadas.

Monte cuidadosamente todos os componentes e aperte-os manualmente até um grau moderado. Não aperte demais inicialmente.

Por fim, utilize uma ferramenta de montagem de conector solar para aplicar o torque final ao conector MC4, garantindo uma conexão segura e confiável.

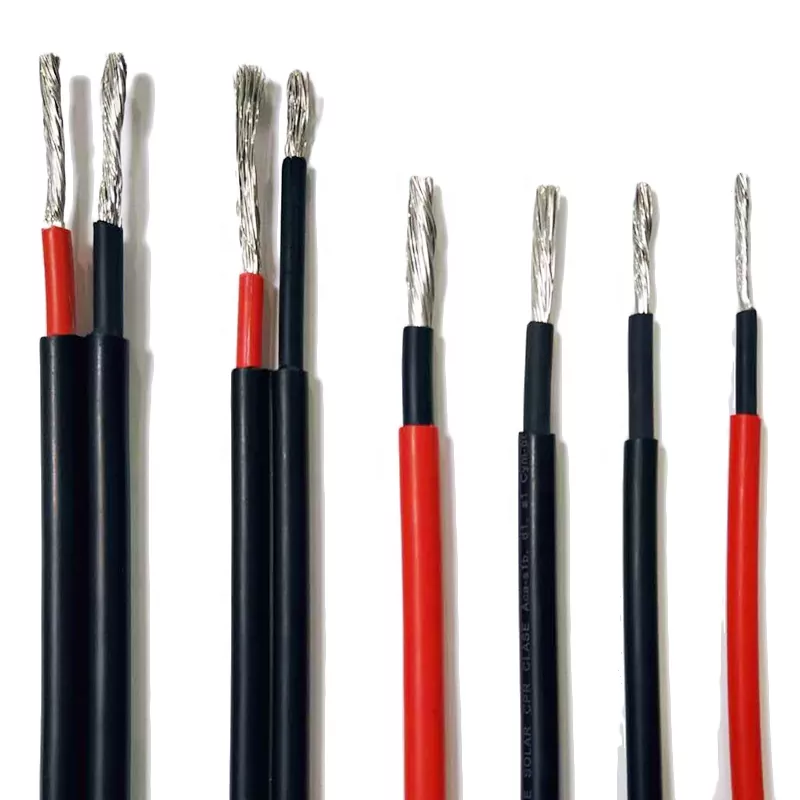

Detalhes do cabo do painel solar DAYA

Condições de trabalho do cabo do painel solar DAYA

Vantagens fotovoltaicas

Os módulos fotovoltaicos funcionam sob altas temperaturas e diversas condições ambientais. De acordo com as diretrizes da NEC, certas aplicações de painéis fotovoltaicos devem utilizar fio USE-2 ou fotovoltaico, ambos os quais devem atender às classificações específicas de resistência à luz solar e temperatura adequadas para o ambiente de instalação.

Os fios fotovoltaicos são projetados especificamente para aplicações fotovoltaicas, enquanto os cabos USE-2 são normalmente destinados a usos em entradas de serviços subterrâneos. Ambos os tipos de cabos geralmente incorporam isolamento XLPE e podem ser resistentes à luz solar ou adequados para enterramento direto.

No entanto, o fio fotovoltaico difere do fio USE-2 em termos de espessura do isolamento, classificações de tensão e temperaturas operacionais. O fio fotovoltaico possui camadas de isolamento mais espessas, tornando-o adequado para proteção contra ambientes agressivos. Os cabos USE-2 são classificados até 600 V, enquanto o fio fotovoltaico está disponível em três classificações de tensão: 600 V, 1 kV e 2 kV. Além disso, os cabos USE-2 têm temperatura operacional máxima de 90ºC, enquanto o fio fotovoltaico pode ser classificado para temperaturas mais altas.

Notavelmente, o fio fotovoltaico é um dos poucos tipos de fio de condutor único que pode ser classificado acima de 600 V e pode ser enterrado diretamente de acordo com os padrões NEC, sem a necessidade de blindagem adicional.

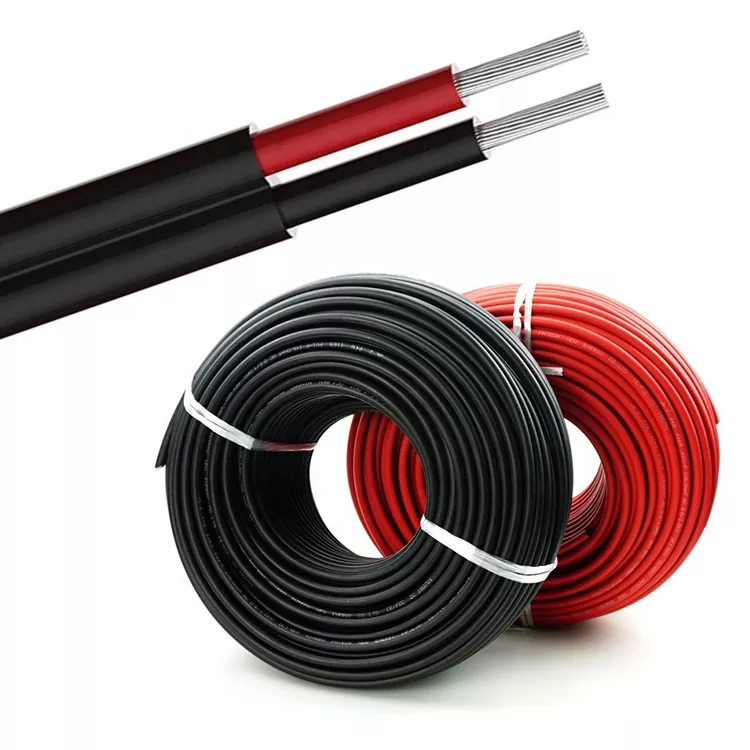

Embalagem:

--100m/Bobina com filme retrátil, 6 bobinas por caixa externa.

--100m/Carretel, o carretel pode ser de papel, plástico ou ABS, então 3-4 carretéis por caixa,

--200m ou 250m por tambor, dois tambores por caixa,

--305m/Tambor de madeira, um tambor por caixa externa ou carregamento de paletes,

--500m/Tambor de madeira, um tambor por caixa externa ou carregamento de paletes,

--Tambor de madeira de 1000m ou 3000m e, em seguida, carregamento de paletes.

*Também podemos oferecer embalagem OEM personalizada de acordo com a solicitação do cliente.

Entrega:

Porto: Tianjin ou outros portos conforme suas necessidades.

Frete marítimo: cotações FOB/C&F/CIF estão todas disponíveis.

*Para alguns países, como países da África e do Oriente Médio, nossa cotação de frete marítimo é muito mais barata do que os clientes obtêm na agência marítima local.

Parâmetro do cabo do painel solar DAYA (especificação)

Serviço de cabo do painel solar DAYA

Pré-vendas

Fornecemos suporte técnico e soluções completas de distribuição de energia adaptadas às suas necessidades. Se os desenhos de projeto que você fornecer forem considerados inviáveis, otimizaremos o plano e o ajustaremos às dimensões do gabinete, à localização do equipamento e assim por diante. Também otimizaremos a configuração dos produtos para que atendam às suas necessidades.

Pós-venda

Se ocorrer algum problema, primeiro forneceremos suporte por telefone ou e-mail. Realizaremos uma depuração remota, se necessário. Além disso, nossos produtos vêm com um manual de solução de problemas para referência ao tentar encontrar a falha e resolver os problemas sozinho. A maioria dos problemas pode ser resolvida pelos métodos mencionados acima. Faremos check-in a cada ano para adquirir informações detalhadas sobre o seu equipamento para obter uma melhor compreensão do funcionamento interno.

Nossa promessa de atendimento ao cliente

1. Resolveremos o problema rapidamente após receber o relatório do problema ou solicitação de reparo.

2. Em seguida, explicamos detalhadamente a causa da falha e quaisquer taxas serão cobradas de acordo com os preços de mercado.

3. Se devolvermos alguma peça para inspeção, aplicaremos adesivos de aviso frágeis ou anotaremos seu número de série para manter a segurança das peças.

4. Se a sua reclamação for considerada válida, reembolsaremos as taxas de reparo no local.

Perguntas frequentes sobre cabos do painel solar DAYA

1.Q: Você é um fabricante ou comerciante?

R: Somos todos os principais negócios da empresa: painéis de distribuição de baixa tensão, gabinete de distribuição de energia, design de gabinete à prova de explosão, produção e programação de sistema.

2.Q: Se deve apoiar OEM/ODM? Você pode projetar o equipamento de acordo com nosso tamanho?

R: Claro, podemos personalizar qualquer produto de acordo com as necessidades do cliente e podemos fornecer soluções e soluções de design.

3.Q: Por que devo comprar de você em vez de outra pessoa?

R: Em primeiro lugar, podemos fornecer a todos os clientes um suporte muito profissional composto por consultores de TI e equipes de serviço. Em segundo lugar, nossos principais engenheiros têm mais de 20 anos de experiência no desenvolvimento de equipamentos de distribuição de energia.

4.Q: E quanto ao prazo de entrega?

R: Geralmente, nosso prazo de entrega é de cerca de 7 a 15 dias. Embora dependa da exigência dos clientes e do

quantidade de produtos.

5.Q:E quanto ao envio?

R: Podemos providenciar o envio por DHL, FedEx, UPS, etc. é claro, os clientes também podem usar seus próprios despachantes.

6.Q:Que tal as condições de pagamento?

R: Suporta T/T, Paypal, Apple Pay, Google Pay, Western Union, etc. Claro que podemos discutir sobre isso.
